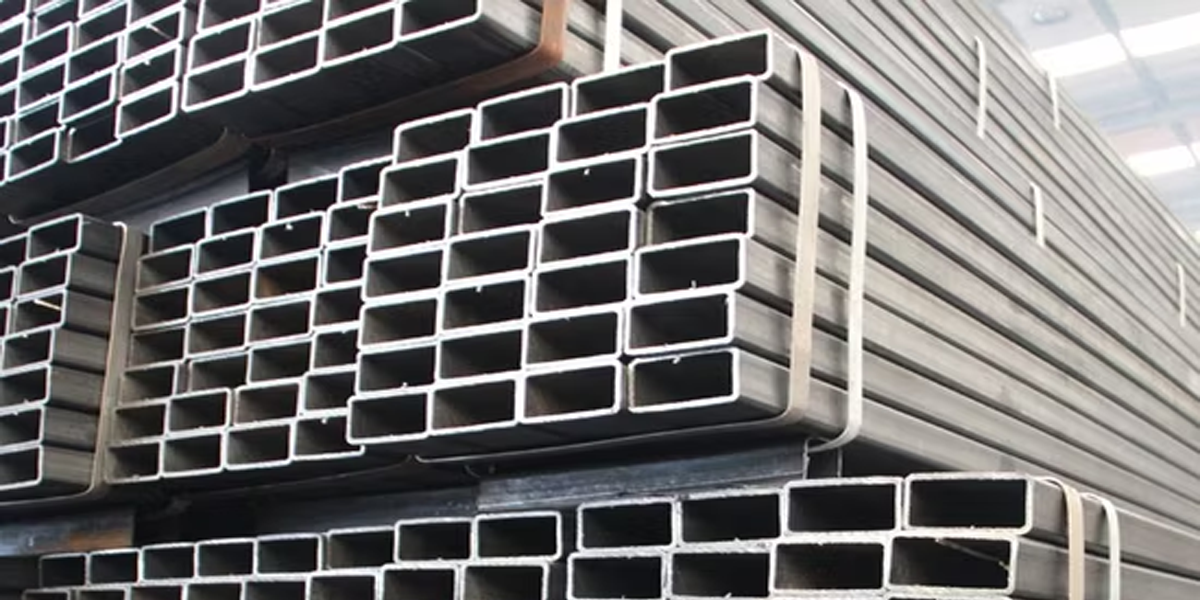

Dikdörtgen Profiller: Konut ve sanayi tipi binaların yapımında, Makine ve Tarım aletleri imalatında,çelik konstrüksiyonun kullanıldığı tüm alanlarda kullanılır.

Üretim Aralığı;

Dikdörtgen : 20X10, 300X500
Et Kalınlığı : 3 mm'den 16 mm kadar istenen et kalınlıklarında üretim yapılabilir

Üretim Standartları:

TS 5317 - TS EN 10219-2 - ASTM A-500

Toleranslar;

Eğrilik :  B, H ≤ 30 mm için 2.5 mm / m
               B, H > 30 mm için, 1.5 mm / m

B VE H ölçüleri profilin genişlik ve yükseklik ölçüleridir.

Diklik:   ± 1 °

Dönüklük: B, H ≤ 30 mm için, B/10 veya H/10 mm/m
B, H > 30 mm için, 3 mm/m

Boy: Maks -0 / + 100 mm (standart 6 m. üretim) - Kaynak Dikişinin Orta Eksenden Kaçıklığı

a < 20 mm ± 3mma= 20 mm ile 35 mm arası ± 4 mma =35 mm ile 80 mm arası ± 6 mmKenar uzunluğunun ± % 10'u veya ± 3 mm

Dikdörtgen Kutu Profil Ağırlık Listesi

Ebat (mm) 0.6 0.7 0.8 0.9 1.0 1.2 1.5 2.0 2.5 3.0
10x20 0.27 0.31 0.36 0.40 0.43 0.52 0.63
10x25 0.31 0.36 0.41 0.45 0.50 0.59 0.75
10x30 0.37 0.42 0.48 0.54 0.60 0.71 0.87 1.12
15x20 0.32 0.37 0.42 0.47 0.52 0.61 0.75 0.97
15x25 0.37 0.42 0.48 0.54 0.59 0.70 0.86 1.12 1.51
15x30 0.40 0.47 0.53 0.61 0.68 0.83 0.99 1.29
15x40   0.59 0.67 0.75 0.82 0.97 1.19 1.53
20x25   0.48 0.55 0.61 0.67 0.80 0.98 1.28
20x30   0.53 0.61 0.68 0.75 0.89 1.10 1.44 1.89 1.90
20x35   0.59 0.67 0.75 0.82 0.97 1.22 1.53
20x40     0.73 0.82 0.90 1.08 1.34 1.75 2.15 2.39
20x50       0.97 1.07 1.27 1.57 2.07 2.54 2.86
25x30       0.75 0.82 0.97 1.19 1.53
25x35     0.73 0.82 0.91 1.09 1.34 1.75 2.15 2.39
25x40     0.79 0.89 0.99 1.18 1.46 1.91 2.34 2.63
25x50       1.04 1.15 1.37 1.69 2.22 2.74 3.10
30x35       0.89 0.99 1.18 1.46 1.91 2.34 2.63
30x40     0.85 0.95 1.07 1.27 1.57 2.07 2.54 2.86
30x50     0.97 1.22 1.22 1.44 1.81 2.38 2.93 3.33
