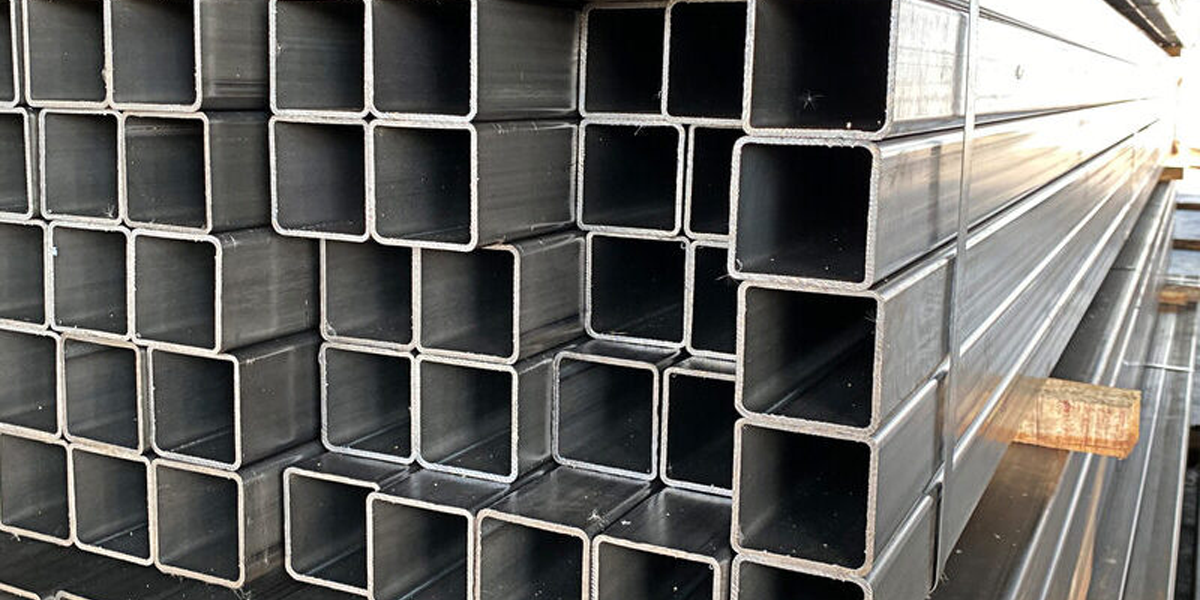

Kare Profiller

Kare profiller DIN 2395, TS 5317, TS EN 10219-2, TS EN 10305-5 normlarına uygun, standart olarak DC01 (DIN EN 10130), S185, S235JR/J0/J2, S275JR/J0/J2, S355JR/J0/J2 (DIN EN 10025) kalite çelik bantlardan yüksek frekans kaynağı (ERW) ile imal edilir.

Kare ve Dikdörtgen Kutu Profilleri, dekape edilmiş yada soğuk haddelenmiş bantlardan ileri teknoloji kullanımı ile üretilir.

Üretim Aralığı ;

Dış Kesit : 10X10 mm - 400X400 mm
Et Kalınlığı : 0.70 mm - 16.00 mm
Boy : Standart boy 6 metre olup, özel siparişlerde 4 ile 16 metre arası boylarda teslim edilebilmektedir.

Kullanım Alanları ;

Yapı Elemanları (İnşaat Sektörü),Makine imalatçıları,Gemi İnşaat Endüstrisi, Çatı konstrüksiyonları, Otomotiv ve otomotiv yan sanayi, Bisiklet, mobilya ve çelik eşya, Diğer Sektörler

Toleranslar ;

Eğrilik : B, H ≤ 30 mm için 2.5 mm / m
                B, H > 30 mm için, 1.5 mm / m

B VE H ölçüleri profilin genişlik ve yükseklik ölçüleridir.

Diklik: ± 1 °

Dönüklük: B, H ≤ 30 mm için, B/10 veya H/10 mm/m

B, H > 30 mm için, 3 mm/m

Boy:Maks -0 / + 100 mm (standart 6 m. üretim) - Kaynak Dikişinin Orta Eksenden Kaçıklığı

a < 20 mm ± 3mm a= 20 mm ile 35 mm arası ± 4 mm a =35 mm ile 80 mm arası ± 6 mm Kenar uzunluğunun ± % 10'u veya ± 3 mm

Ebat Et Kalınlığı (mm)
  0.6 0.7 0.8 0.9 1.0 1.2 1.5 2.0 2.5 3.0 4.0 5.0 6.0 6.3 7.1 8.0
  Ağırlık (kg/mt)
10x10 0.17 0.20 0.23 0.25 0.28 0.32 - - - - - - - - - -
15x15 0.27 0.31 0.35 0.39 0.43 0.52 0.63 - - - - - - - - -
20x20 0.36 0.42 0.48 0.54 0.59 0.70 0.86 1.12 - - - - - - - -
25x25 - 0.53 0.60 0.68 0.75 0.89 1.10 1.44 1.89 1.90 - - - - - -
30x30 - 0.64 0.73 0.82 0.90 1.08 1.34 1.75 2.15 2.39 - - - - - -
35x35 - - 0.85 0.97 1.07 1.27 1.57 2.07 2.54 2.86 - - - - - -
40x40 - - 0.97 1.09 1.21 1.44 1.81 2.38 2.93 3.33 4.09 - - - - -
50x50 - - - - - 1.84 2.28 3.01 3.72 4.28 5.51 6.56 - - - -
60x60 - - - - - - 2.75 3.64 4.50 5.22 6.76 8.13 - - - -
70x70 - - - - - - 3.23 4.26 5.29 6.16 8.02 9.70 - - - -
80x80 - - - - - - 3.62 4.89 6.07 7.10 9.28 11.30 13.20 13.50 - -
90x90 - - - - - - 4.08 5.52 6.86 8.04 10.50 12.80 15.10 15.50 - -
100x100 - - - - - - - 6.15 7.64 8.99 11.70 14.20 17.00 17.50 19.40 21.40
120x120 - - - - - - - - - 10.80 14.20 17.40 20.70 21.40 23.80 26.40
140x140 - - - - - - - - - - 16.80 20.50 24.50 25.40 28.30 31.40
150x150 - - - - - - - - - - 18.00 22.10 26.40 27.40 30.50 33.90
160x160 - - - - - - - - - - 19.20 23.80 28.30 29.30 32.70 36.50
180x180 - - - - - - - - - - 21.80 26.80 32.10 33.30 37.20 41.50
200x200 - - - - - - - - - - 24.20 29.90 35.80 37.20 41.60 46.50
220x220 - - - - - - - - - - - 33.20 39.60 41.20 46.10 51.50
250x250 - - - - - - - - - - - 38.30 45.20 47.90 53.70 60.30
260x260 - - - - - - - - - - - - 47.10 49.10 56.00 61.60
300x300 - - - - - - - - - - - - 55.10 57.80 64.90 72.80
350x350 - - - - - - - - - - - - - 66.90 75.10 84.20
400x400 - - - - - - - - - - - - - - - 96.70
